Flyability Elios 3

  • Dodaj recenzję:
    (Zobacz recenzje)
  • Producent: Flyability
  • Dostępność: Towar dostępny na zamówienie

Produkt objęty jest dwuletnią gwarancją.

Możesz zwrócić produkt w ciągu 14 dni.

Flyability Elios 3

Flyability Elios 3 to pierwszy dron do mapowania inspekcji wewnętrznych, będący połączeniem niezrównanej inteligencji, wszechstronności i stabilności. Idąc naprzeciw systemowi Przemysł 4.0, opierającym się na transformacji cyfrowej procesów przemysłowych i minimalizacji kosztów, Elios 3 pozwala wesprzeć te procesy, wynosząc zadania inspekcyjne i mapowanie na następny poziom.





Więcej niż latająca kamera, potężne narzędzie do zbierania danych

Opierający się na potędze wizji komputerowej i mapowaniu liDAR, Elios 3 jest wszechstronnym dronem do przeprowadzania systematycznych inspekcji, nie wymagającym miesięcy szkoleń, generującym intuicyjne raporty w postaci map 3D i pozwalającym na doskonałą orientację w przestrzeni.



Silnik FlyAware™ Slam

FlyAware™ to unikalne połączenie wizji komputerowej, technologii LiDAR i potężnego silnika graficznego NVidia. System FlyAware™ zapewnia przełomową stabilność i dokładną orientację przestrzenną, działając jako wewnętrzny GPS, tworzący mapy 3D w czasie rzeczywistym z centymetrową dokładnością i natychmiastowo wykrywający otoczenie.





Stabilizacja SLAM

Całkowicie nowy algorytm stabilizacji SLAM wyłapuje najmniejsze nieprzewidziane ruchy drona i wysyła do kontrolera lotu instrukcje kompensujące je. Pozwala to na stabilny lot nawet w najtrudniejszych warunkach. Dzięki temu, operatorzy o każdym poziomie umiejętności mogą przeprowadzać skomplikowane misje nawet po podstawowym szkoleniu.





Mapowanie 3D na żywo

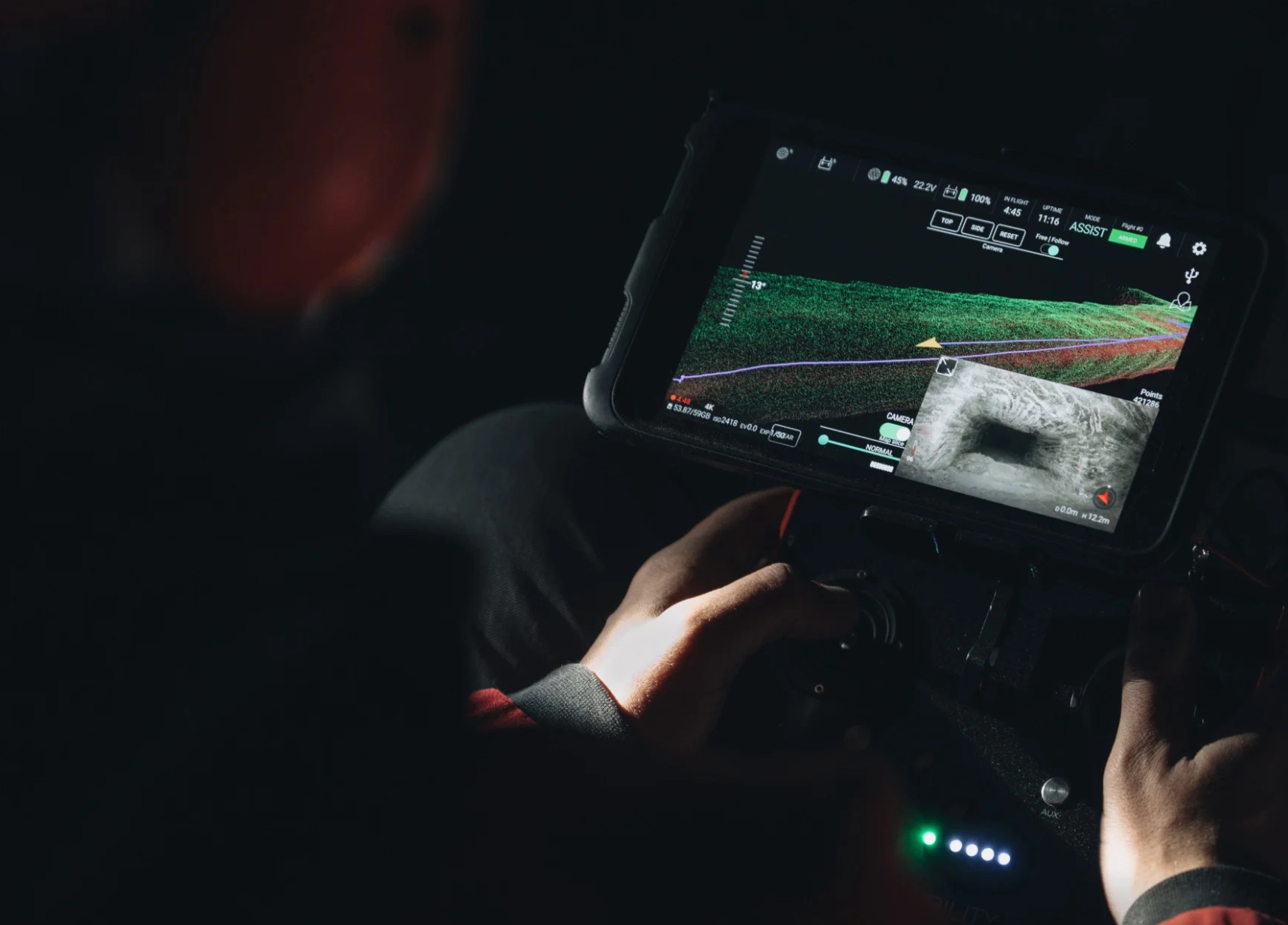

Wbudowany radar LiDAR nieprzerwanie skanuje otoczenie w celu stworzenia mapy 3D z chmury punktów o wysokiej gęstości. Mapa ta jest wyświetlana natychmiast w aplikacji Cockpit, zapewniając operatorom wyjątkową świadomość otoczenia. Podgląd 3D trajektorii i otoczenia drona w czasie rzeczywistym dostarcza kluczowe dane. Pozycja drona jest precyzyjnie określona, aby operator mógł w łatwy sposób wybrać optymalną drogę powrotną. Zbiorcze dane z mapowania ukazują stopień ukończenia pracy podczas wykonywanej inspekcji.





Raportowanie 3D

Od procesu zbierania danych do podejmowania decyzji, program Inspector 4.0 pracuje wspólnie z dronem Elios 3 w celu zapewnienia ciągłości pracy, zwiększając wydajność na każdym etapie inspekcji.





Złącze do dodatkowych modułów

Złącze do dodatkowych modułów posiada dwa porty. Jest dedykowany jest dla radaru LiDAR, a drugi dla urządzeń dodatkowych. Ta zintegrowana konstrukcja zapewnia szerszy zakres możliwości drona i wykorzystanie go w bardziej wyspecjalizowanych zadaniach.



Możliwe urządzenia dodatkowe



Radar LiDAR o wysokiej precyzji

Elios 3 Surveying

Wykrywanie promieniowania

Elios 3 RAD

Mierzenie grubości obiektów

Elios 3 UT



Powrót do źródła sygnału

Elios 3 automatycznie monitoruje jakość transmisji. Jeśli połączenie video zostanie przerwane, na ekranie wyświetla się powiadomienie z możliwością autonomicznego powrotu po oryginalnej trajektorii do miejsca przywrócenia sygnału. Funkcja Return-To-Signal zapewnia bezpieczeństwo pracy operatorom działającym na skraju zasięgu transmisji.





Wytrzymała konstrukcja odporna na kolizje

Zaprojektowany na podstawie odpornego na kolizje kontrolera lotu Flyability, Elios 3 nadaje się do użytku w najbardziej złożonych warunkach przemysłowych. Dzięki dedykowanej klatce i unikalnym silnikom, Elios 3 jest jedynym dronem na rynku, zdolnym do podniesienia się po obróceniu do góry nogami. Konstrukcja, stworzona zgodnie ze wskaźnikiem odporności na wodę i pył IP44, pozwala na przeprowadzanie inspekcji w trudnych warunkach bez obawy o sprzęt w przypadku zachlapania czy dużego zapylenia (Elios 3 nie posiada certyfikatu, jednak został zaprojektowany zgodnie z normą odporności).





Dedykowana kamera inspekcyjna

Wbudowana głowica ma teraz całkowicie niezakłócone pole widzenia 180° dla kamery 4K, kamery termowizyjnej i czujnika odległości. System oświetleniowy został kompletnie przeprojektowany, tak aby zapewnić jeszcze mocniejsze, jednolite światło. Dzięki technologii oświetlania pod skosem i niwelacji zapylenia w podglądzie, wykrycie szczelin i pęknięć jest tak naturalne jak inspekcja manualna z użyciem latarki. Elios 3 zapewnia doskonałą jakość obrazu nawet z całkowitych ciemnościach.





Wydłużony czas lotu

Elios 3 oferuje do 12 minut czasu lotu (bez zamontowanych urządzeń dodatkowych). Dzięki nowemu, szybkiemu systemowi montażu akumulatora, wymiana baterii jest niezwykle łatwa.







DRON

Interfejs danych Port USB-C (dron musi być zasilany akumulatorem)
Wymiary Szerokość:48cm
Wysokość: 38cm
Czujniki kontrolera lotu IMU, magnetometr, barometr, LiDAR, 3x sensor optyczny, sensor odległości ToF
Tryby lotu ASSIST - stabilizowany lot
ATTI - tryb utrzymywania wysokości
SPORT - tryb sport
Czas lotu >12min 30s (w idealnych warunkach, bez dodatkowych urządzeń)
Czas lotu (zamontowany LiDAR) >9min (w idealnych warunkach)
Odporność na wodę / pył Dron + urządzenia inspekcyjne: odpowiednik IP44
LiDAR: IP68
Masa startowa 1900g +/- 10g (w tym akumulator, sensory, klatka)
Masa startowa (LiDAR) 2350g +/- 15g (w tym akumulator, sensory, klatka, LiDAR)
Materiały Włókno węglowe, kompozyt kevlaru, stop magnezu, aluminium lotnicze, tworzywa termoplastyczne wysokiej jakości
Maks. prędkość wznoszenia / opadania 2 m/s (tryby Assist / Atti)
Maks prędkość w poziomie 2 m/s (tryb Assist)
5 m/s (tryb Atti)
7 m/s (tryb Sport)
Maks. udźwig 2500g (Elios 3 + 600g / Elios 3 + LiDAR + 150g)
Maks. odporność na wiatr 5 m/s (tryb Assist)
7 m/s (tryb Sport)
Żywotność silnika 50h (lot testowy do 120 godzin, silniki wytrzymują do 100 godzin bez degradacji, specyfikacja uwzględnia 50% tego wyniku)
Typ silników bezszczotkowe
Poziom hałasu 83 dB(A) z LiDARem
Komputer pokładowy NVidia Xavier NX ze zmodyfikowanym systemem operacyjnym Linus
Temperatura pracy Od 0°C do 50°C (akumulator od 0°C 40°C)
Żywotność śmigieł  10 godzin
Śmigła  5-calowe





LiDAR

Typ sensora  Ouster OS0-32



AKUMULATOR

Czas zmiany akumulatora  <10s (mechanizm plug & play)
Żywotność akumulatora  50 lotów
Długość przechowywania  250 dni (20°C, 50% stopnia naładowania)
Typ akumulatora

LiPo 6S HV:
- LED, przycisk, interfejs do monitorowania stopnia naładowania itp.
- zabezpieczenia ładowania (przeładowanie, zbyt wysokie napięcie, zbyt wysoki prąd ładowania, zbyt wysoka temperatura)
- podgląd na żywotność i stan naładowania
- ładowanie plug & play
- automatyczne balansowanie cel
- automatyczne rozładowanie w trybie przechowywania
- licznik cykli ładowania
- identyfikator akumulatora

Ładowarka Moc wejściowa: 150VA
Napięcie wejściowe: 100-240V AC
Maks. prąd wejściowy: 1.5A AC
Temperatura ładowania Od 0°C do 45°C
Czas ładowania 1 godzina
Zgodność Dopuszczony do transportu w bagażu podręcznym, zgodność z IATA Dangerous Goods Regulations
Energia  99.2Wh
Waga  620g
Napięcie  22.8V
Temperatura pracy Od 0°C do 40°C
Pojemność 4350 mAh
Alarm Ostrzeżenie dźwiękowe przy niskim stanie akumulatora





OBUDOWA KAMERY

Pochylanie w dół  -90°
Pochylanie w górę +90°
Głowica Amortyzowana





GŁÓWNA KAMERA

Sensor 1/2.3"" CMOS
Efektywne piksele: 12.3 M
Czułość: zoptymalizowana pod kątem pracy w niskich warunkach oświetleniowych
Tryb kontroli Automatyczny z manualną kompensacją ekspozycji
Przechowywanie plików Karta microSD (w dronie)
- maks. pojemność: 128GB
- rekomendowany model: Sandisk Extreme micro SDXC UHS-I V30
Odległość próbki gruntu (GSD) minimum 0.18mm / pix @ 30cm
Optyka długość ogniskowej 2.71mm, fixed
Format Video MOV
Pole widzenia (FOV) Video 114° w poziomie, 131° w pionie
Rozdzielczość Video 4K UHD: 3840x2160 @ 30fps
FHD: 1920x1080 @ 30fps
Format Foto JPG
Pole widzenia (FOV) Foto  119° w poziomie, 149° w pionie
Rozdzielczość Foto 4000x3000, do 40 zdjęć podczas lotu
Obsługiwane typy plików FAT32 dla kart do 32GB, exFAT dla kart powyżej 32GB
Maks. łączne pole widzenia (FOV) ok. 244° całkowity przechył kamery, 180° bez zasłaniania pola widzenia
Rozdzielczość streamingu Video FHD: 1920x1080 @ 30fps





KAMERA TERMOWIZYJNA

Optyka FOV 56° x 42°, głębia ostrości 15cm do ∞
Czułość (NEdT) <50 mK
Sensor Lepton 3.5 FLIR
Rozdzielczość Video 160 x 120 @ 9 fps
Długość fali (LWIR) 8-14 μm





SYSTEM OŚWIETLENIOWY

Kontrola Poprzez aparaturę sterującą, strumień światła dostosowujący się do kąta nachylenia kamery
Parametry maksymalne Tymczasowa szczytowa moc:
- maks. 100W
-16000 lumenów
Parametry nominalne Tryb normalny:
- 20W domyślnie, maks. oświetlenie 1x E2 (praca do 50°C, bez przegrzewania się)
- 40W wzmocnienie, maks. oświetlenie 2x E2 (praca do 30°C, bez przegrzewania się)
Tryb w warunkach zapylenia:
- domyślnie maks. oświetlenie 1x E2 (praca do 30°C)
Tryby - Normal - wykorzystywane są 4 panele
- Tryb w warunkach zapylenia - wykorzystywane są 2 zewnętrzne panele
- Niestandardowy - wykorzystywane są panele z lewej lub z prawej strony
Typ Diody LED o wysokiej wydajności do równomiernego oświetlania od przodu, z góry i z dołu, zoptymalizowane na zniwelowanie wpływu pyłu na jakość obrazu





ZABEZPIECZENIA

Alarm mocowania akumulatora Czujnik wbudowany w mechanizm akumulatora z wizualnym powiadomieniem na dronie i w aplikacji w przypadku, gdy dźwignia zatrzasku nie jest poprawnie zamknięta
FailSafe Automatyczne lądowanie w przypadku utraty sygnału
Maks. bezpieczna prędkość kolizji < 2 m/s w przypadku kolizji z przodu
- przynajmniej 100 kolizji bez uszkodzenia
< 2.4 m/s w przypadku kolizji z innych stron
- przynajmniej 100 kolizji bez uszkodzenia
< 3 m/s, aby nie doprowadzić do uszkodzenia strukturalnego drona
Oświetlenie nawigacyjne Oświetlenie RGB z tyłu drona
Klatka bezpieczeństwa Klatka z włókna węglowego, modułowa budowa dla ułatwienia napraw, termoplastyczne amortyzatory, dolna część otwarta dla ułatwienia dostępu do akumulatora, przednia część otwarta dla ułatwienia dostępu do modułu kamery





SYSTEM TRANSMISJI

Parametry Połączenie z dronem: maks. 18Mb/s
-> Video: 1080p@30fps
Połączenie z aparaturą: maks. 3Mb/s
Częstotliwość nadajnika 2.4GHz pasmo ISM
(2400MHz - 2483.5MHz)
Maks. moc wyjściowa 2.4 Ghz ≤20 dBm
Szyfrowanie 128 bitowe AES-CTR





APARATURA STERUJĄCA

Akumulator 6700 mAh 1S
Ładowarka 12 V / 24 W
Temp. ładowania 10°C do 35°C
Czas ładowania <2g 30min dla naładowania 0-80% w temp. pokojowej
<4g dla naładowania 0-100% w temp. pokojowej
Żywotność akumulatora 300 cykli
Kontrola Sterowanie dronem i ustawieniami urządzeń dodatkowych
Maks. zasięg transmisji  Do 500m w bezpośredniej linii wzroku
Temp. pracy -10 °C do 45 °C
Czas pracy na naładowanym akumulatorze >5g w temperaturze pokojowej
Opcje Opcjonalna aparatura sterująca dla operatora kamery, z podglądem obrazu na drugim ekranie i podwójną kontrolą nad parametrami kamery
Port wyjściowy USB-C
Waga 1760g w mocowaniem tabletu





TABLET

Ładowarka USB fast Charger 5V /15W
Temp. ładowania 0°C do 40 °C
Czas ładowania  3g (z szybką ładowarką tabletu)
5g (z normalną ładowarką Flyability)
Model Samsung Galaxy Tab S7 lub S8
Temp. pracy -10 °C do 50 °C
Waga 500g





WALIZKA TRANSPORTOWA

Zgodność Brak zgodności z IATA dla bagażu podręcznego
Wymiary 65 x 45 x 55 cm
Waga 13 kg





OPROGRAMOWANIE COCKPIT

Cechy Podgląd w czasie rzeczywistym, telemetria, status (stan naładowania akumulatora, ustawienia urządzeń dodatkowych, ostrzeżenia itp.), kontrola ustawień urządzeń dodatkowych itp.
System operacyjny Android 11 / 12 dla tabletów Samsung Tab S7 / S8





OPROGRAMOWANIE INSPECTOR

System operacyjny Windows 10/11 (64-bitowy)
