Flyability Elios 2

  • Dodaj recenzję:
    • Producent: Flyability
    • Dostępność: Towar dostępny na zamówienie Towar dostępny na zamówienie

    OPIS DODATKOWY

    Flyability Elios 2

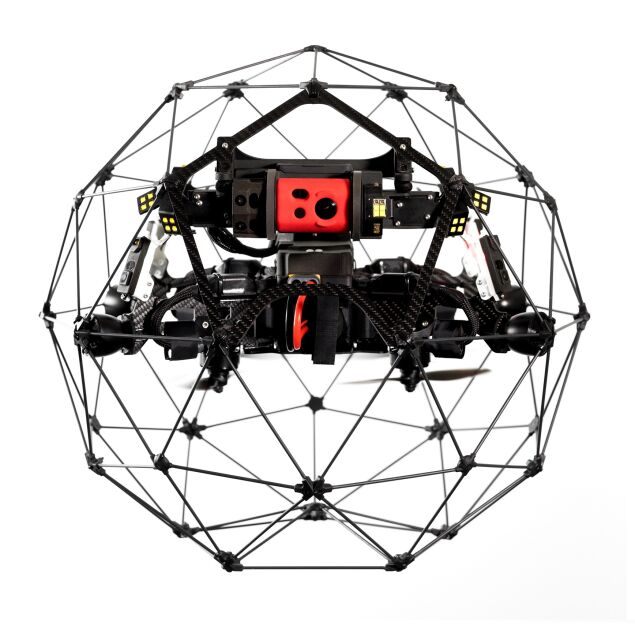

    Elios 2 to przemysłowy quadrocopter szwajcarskiej firmy Flyability. Konstrukcja urządzenia czyni z niego najbardziej niezawodny, precyzyjny sprzęt do przeprowadzania inspekcji ciasnych przestrzeni. Elios 2 pozwala na przeprowadzenie oględzin niedostępnych miejsc, bez potrzeby narażania pracowników, oraz na zebranie dokładnych, kluczowych danych o obiekcie już przy pierwszym przelocie.

    Uwaga: przeprowadzamy również usługi z wykorzystaniem quadrocoptera Flyability Elios 2. Działamy na terenie całej Polski, wykonujemy kontrole wizualne i termograficzne, modele 3D i oraz działania z zakresu mapowania terenu. W celu uzgodnienia warunków usługi, zapraszamy do kontaktu.

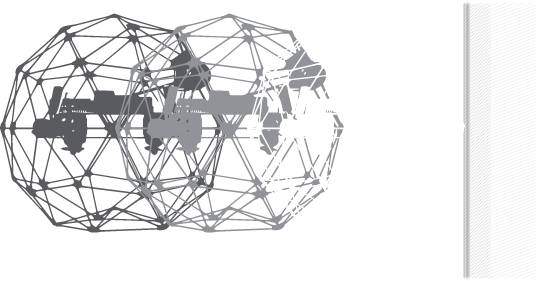

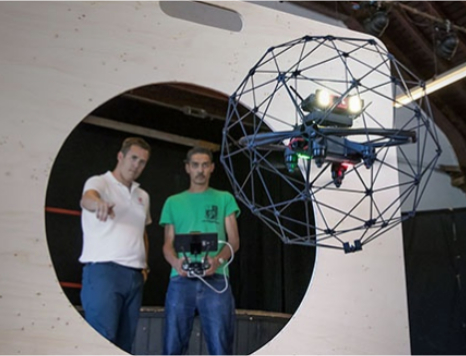

    Odporność na uderzenia
    Dzięki sferycznej klatce, chroniącej śmigła, Elios 2 zapewnia bezpieczny lot nawet podczas gwałtownych manewrów. Cały osprzęt jest obudowany elastyczną strukturą, chroniącą przed jego uszkodzeniem podczas uderzeń.

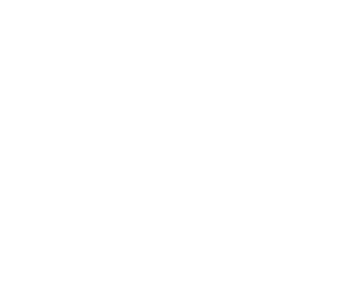

    Niewielkie rozmiary
    Przekątna Eliosa 2 to niecałe 40 cm, dzięki czemu jest on w stanie zmieścić się w standardowych włazach i może zmieścić się w prawie każdej przestrzeni wymagającej inspekcji. Dron może wlecieć w miejsca niedostępne dla ludzi, a w żadnym momencie inspekcji nie jest wymagane wejście pracownika do sprawdzanego obiektu.

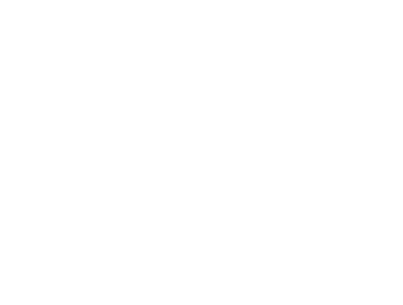

    System transmisji
    Elios 2 pozwala wykonywać inspekcje zdalne poza zasięgiem wzroku, przez ściany i przeszkody. Wszystko za sprawą systemu transmisji bezprzewodowej, pozwalającemu na konfigurację w przestrzeniach zamkniętych oraz kompatybilnemu ze wzmacniaczem sygnału, używanemu w bardziej złożonych konfiguracjach.



    Stabilizacja wolna od GPS
    Elios 2 to gwarancja szczegółowego materiału w nawet w trudnych, zamkniętych przestrzeniach bez dostępu do sygnału GPS, w ciemności i poza zasięgiem wzroku. Urządzenie posiada 7 czujników, pozwalających na precyzyjny zawis i z łatwością nawigujący drona w przestrzeniach między przeszkodami.

    Blokada odległości
    Ustawienie blokady odległości ułatwia przeprowadzanie inspekcji długich elementów, takich jak linie spawów czy belki. Po zastosowaniu blokady, Elios 2 pozostaje na ustalonym dystansie od obiektu, mogącym wynosić od 30 do 200 cm.

    Streaming na żywo w Full HD
    Dzięki podglądowi na żywo (FPV) w rozdzielczości Full HD, operator może lepiej zorientować się przestrzeni lub przeprowadzić część inspekcji w czasie rzeczywistym.



    Inspekcja wizualna i termowizyjna
    W przypadku inspekcji wizualnych, zebrany materiał jest najważniejszy. Dlatego kamery Eliosa 2 zostały umiejscowione z przodu, w otworze w klatce. Na moduł składają się kamera termowizyjna i kamera 4K, jedna obok drugiej. Zdjęcia RGB w rozdzielczości 12MP i nagrane filmy dają wyraźny (0.18 mm/ piksel) pogląd na obiekt, w celu wyłapania najdrobniejszych pęknięć od podłogi po dach.

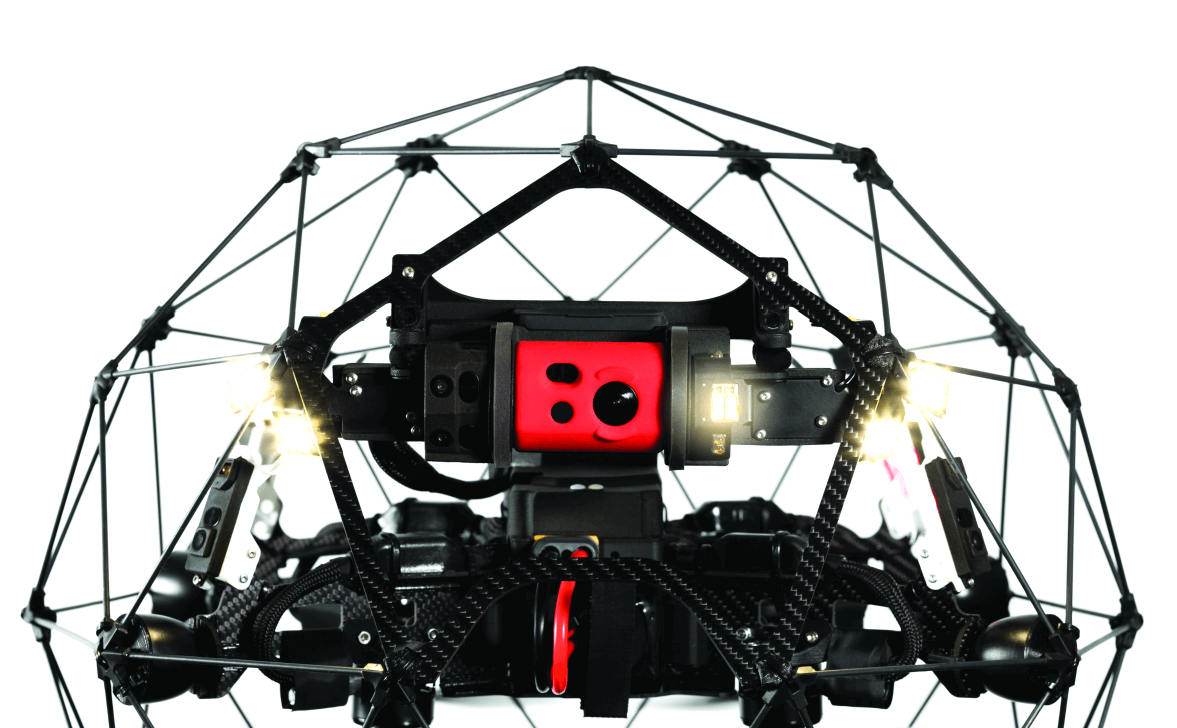

    10 tysięcy lumenów
    Elios 2 posiada najmocniejszy i najbardziej zaawansowany system oświetlenia, jaki kiedykolwiek zastosowano na dronie komercyjnym. Oświetlenie o łącznej jasności 10000 lumenów, dostosowywane do potrzeb użytkownika, zapewnia wystarczającą ilość światła niezależnie czy wymagane jest spojrzenie na obiekt z szerszej perspektywy, czy zauważenie najmniejszej szczeliny.



    Oświetlenie przeciwpyłowe
    Przemysłowe wnętrza często pełne są pyłu, co utrudnia sterowanie platformą za pomocą poglądu obrazu na żywo. Oświetlenie przeciwpyłowe pozwala na wlatywanie w brudne miejsca bez utracenia celu z zasięgu wzroku.



    Oświetlenie skośne
    W celu ujawnienia faktury obiektów i zidentyfikowania defektów, inspektorzy używają techniki oświetleniowej, powodującej zacienienia na nierównych płaszczyznach. Odtworzenie tej techniki za pomocą systemu skośnego oświetlenia, mające na celu wyłapanie wżerów, pęknięć lub wybrzuszeń, staje się czynnością równie naturalną jak oświetlenie obiektu latarką.

    Od fazy planowania do raportu
    Aplikacja Cockpit 2.0 została zaprojektowana z myślą o błyskawicznym przygotowaniu raportu z inspekcji. Po zakończeniu misji wystarczy podłączyć Eliosa 2 do komputera za pomocą portu USB i zaimportować całość materiału do programu Inspector 2.0. Z jego poziomu możliwa jest dalsza analiza zebranych danych, opracowanie dokumentacji i utworzenie raportu.
    Opis obiektów
    Możliwe jest dodawanie spostrzeżeń do zebranego materiału. Podczas obróbki danych w programie Inspector, wystarczy narysować linię na obrazie, aby uzyskać pomiar 2D.
    Modelowanie 3D
    Dzięki modelom 3D, możliwa jest zmiana sposobu wprowadzania, wizualizacji i interpretacji danych. Poprzez wykorzystanie zewnętrznego oprogramowania do fotogrametrii, takiego jak Pix4D Mapper czy Agisoft Photoscan, Elios 2 pozwala na stworzenie cyfrowych, bliźniaczych kopii obiektów.



    Szkolenie w cenie sprzętu
    Aby zapewnić prawidłowe i maksymalne wykorzystanie drona, producent oferuje w jego cenie jeden dzień szkolenia z obsługi.

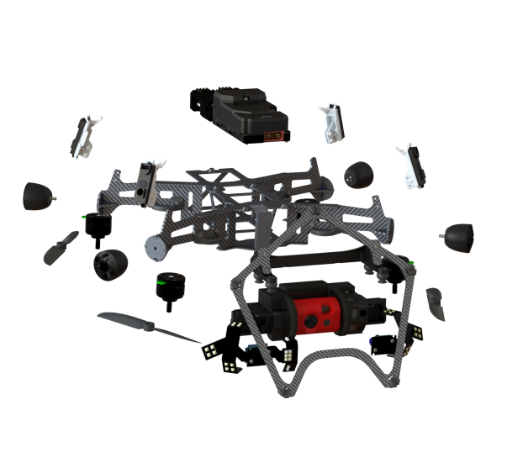

    Łatwy w utrzymaniu
    Elios 2 został zbudowany w taki sposób, aby zapewnić łatwość konserwacji, aby ograniczyć liczbę przypadków, w których trzeba wysłać sprzęt do producenta.
    Dedykowany zespół wsparcia
    Jeśli wymagana będzie pomoc, niezależnie od tego czy w biurze czy na inspekcji, producent zapewni dedykowany zespół wsparcia.








    Zawartość zestawu (zestaw standardowy)

    • Zestaw Elios 2:
      • 1 x Elios 2
      • 1 x aparatura sterująca 2.4 GHz
      • 1 x Tablet Samsung
      • 3 x Akumulator Elios 2
      • 2 x Ładowarka akumulatorów
      • 1 x Walizka transportowa
      • 1 x Skrzynka narzędziowa z częściami zapasowymi
      • 2 x karta micro SD (1x 32 GB, 1x 64 GB)
      • 6 x zapasowy pięciokąt klatki bezpieczeństwa
      • 3 x paczka 4 zapasowych śmigieł
      • 1 x paczka wtyczek i okablowania
    • Gwarancja 24-miesięczna
    • 1-dniowe szkolenie z obsługi
    • Wsparcie (telefoniczne, emailowe, online)








    Specyfikacja techniczna



    Platforma

    TYP Quadcopter
    WYMIARY Sfera < 400 mm
    SILNIKI 4 silniki bezszczotkowe
    ŚMIGŁA 5-calowe
    MASA STARTOWA < 1450 g z baterią, osprzętem i klatką
    MAKSYMALNY CZAS LOTU Do 10 minut
    MAKSYMALNA PRĘDKOŚĆ WZNOSZENIA 1.5 m/s
    MAKSYMALNA PRĘDKOŚĆ OPADANIA 1 m/s
    MAKSYMALNA PRĘDKOŚĆ 1.3 m/s (tryb Optical)
    4 m/s (tryb Attitude)
    6.5 m/s (tryb Sport)
    MAKSYMALNY KĄT NACHYLENIA 0.15 rad (tryb Attitude)
    0.2 rad (tryb Optical)
    0.3 rad (tryb Sport)
    MAKSYMALNA ODPORNOŚĆ NA WIATR 3 m/s (tryb Optical)
    5 m/s (tryb Sport)
    CZUJNIKI KONTROLI LOTU IMU, magnetometr, barometr, 7 optycznych czujników odległości
    MATERIAŁY Kompozyty z włókna węglowego, stop magnezu, aluminium lotnicze, tworzywa termoplastyczne wysokiej jakości
    TEMPERATURA PRACY 0 ºC-50 ºC*
    TRYBY LOTU OPTI - tryb Optical
    ATTI - tryb Attitude
    SPORT - tryb Sport
    TRYB FAILSAFE Automatyczne lądowanie po utracie sygnału
    CZĘSTOTLIWOŚĆ PRACY 2404 – 2483 MHz (platforma - aparatura)
    EIRP (MOC NADAJNIKA) 2.4 GHz: ≤ 32 dBm (FCC); ≤20 dBm (CE); ≤10 dBm/MHz (MIC)
    INDEKS IP Odporność na pył i zachlapania
    POZIOM HAŁASU 99 dB(A) w zawisie
    120 dB(A) maksymalnie na wys. 1m
      * podczas lotów w temperaturach z zakresu 0-10ºC i 40-50ºC stabilność, parametry i czas lotu mogą ulec pogorszeniu.





    Zasilanie

    POJEMNOŚĆ 5200 mAh
    NAPIĘCIE NOMINALNE 19 V
    TYP AKUMULATORA LiPo 5S HV:
    - Zabezpieczenia przed: przeładowaniem, zbyt wysokim napięciem, zbyt wysoką / niską temperaturą)
    - Ładowanie Plug-and-Play
    - Automatyczne balansowanie cel
    - Automatyczne rozładowanie do przechowywania
    - Określanie stanu naładowania
    - Licznik ilości cykli ładowania
    - Identyfikator akumulatora
    ENERGIA 98.8 Wh
    CZAS ŁADOWANIA 1.5 h
    CZAS WYMIANY AKUMULATORA < 1 min
    ZGODNOŚĆ Możliwość przewożenia w bagażu podręcznym. Zgodność przepisami o przewozie materiałów niebezpiecznych IATA Dangerous Good Regulation.
    WAGA AKUMULATORA 550 g
    TEMPERATURA PRACY 0-50°C*
    TEMPERATURA ŁADOWANIA 10 - 45°C
    MAKSYMALNA MOC ŁADOWANIA Prąd zmienny 150 VA
    ŁADOWARKA Ładowarka Elios 2
      * podczas lotów w temperaturach z zakresu 0-10ºC i 40-50ºC stabilność, parametry i czas lotu mogą ulec pogorszeniu.







    Podstawa osprzętu

    GŁOWICA Z OSPRZĘTEM Z tłumieniem drgań

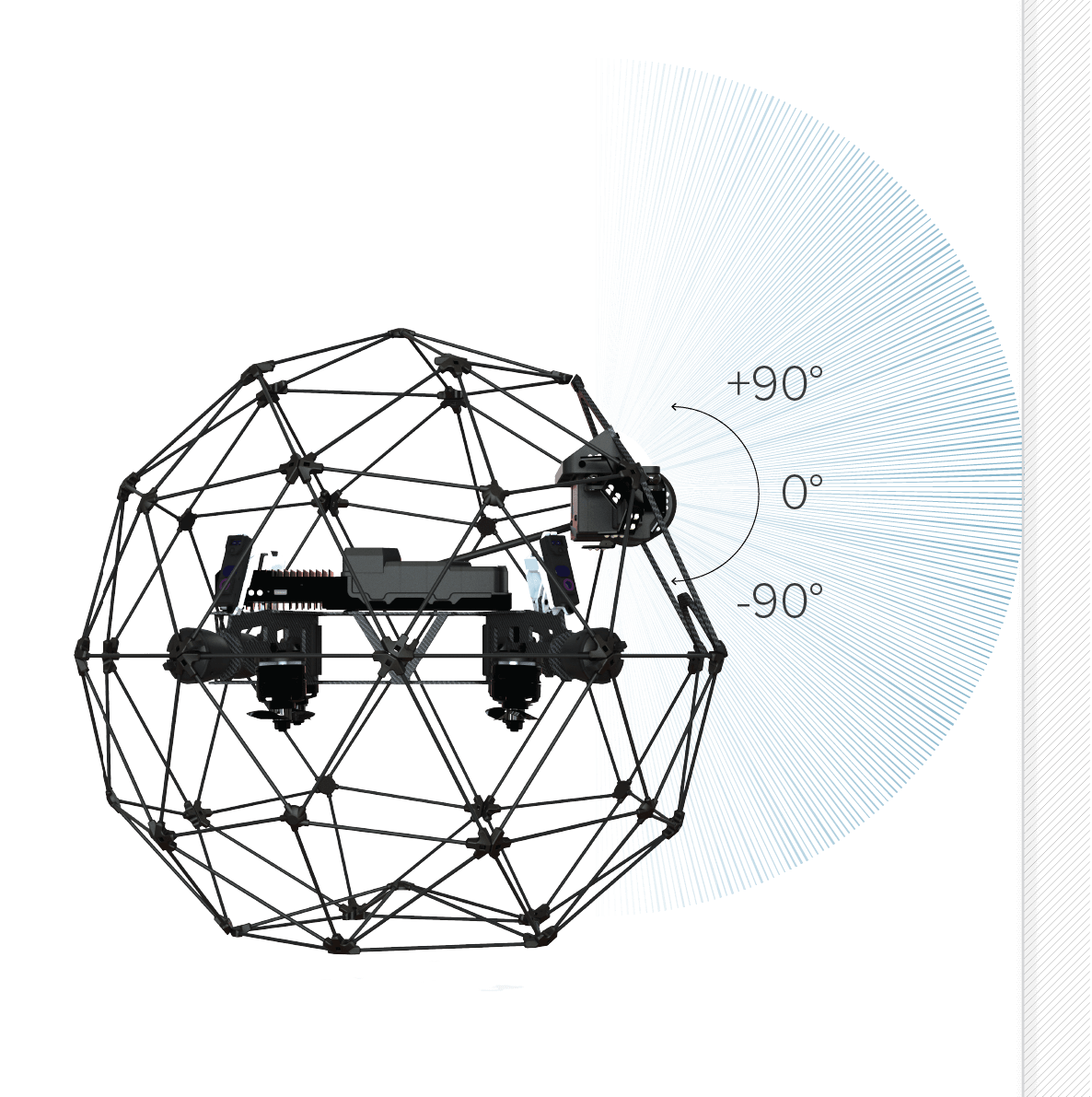

    PODNIESIENIE MODUŁU KAMER W OSI TILT +90 °
    OPUSZCZENIE MODUŁU KAMER W OSI TILT -90 °
    OCHRONA OSPRZĘTU Mechanizm cofania ładunku, chroniący osprzęt podczas czołowego zderzenia.







    Kamera główna

    SENSOR 1/2.3” CMOS
    Efektywne piksele: 12.3 M
    Czułość: zoptymalizowany do pracy w słabych warunkach oświetleniowych
    FORMAT FOTO JPG
    FORMAT VIDEO MOV
    ROZDZIELCZOŚĆ VIDEO 4k Ultra HD: 3840 x 2160 at 30 fps
    FHD: 1920 x 1080 at 30 fps
    ROZDZIELCZOŚĆ STREAMINGU FHD: 1920 x 1080 at 30 fps
    FOV (POLE WIDZENIA) VIDEO 114° poziomo, 130.8° po przekątnej
    FOV (POLE WIDZENIA) FOTO 118.8° poziomo, 148.6° po przekątnej
    FOV (POLE WIDZENIA) ŁĄCZNIE ok. 260°, włącznie w obrotem kamery w osi Tilt
    OPTYKA 2.71 mm, stała ogniskowa
    TRYB Tryb Auto z manualną kompensacją ekspozycji
    PRZECHOWYWANIE PLIKÓW Karta MicroSD (w dronie)
    Maks. pojemność: 128 GB
    Rekomendowany model: Sandisk Extreme micro SDXC UHS-I V30
    OBSŁUGIWANY SYSTEM PLIKÓW FAT32 dla kart do 32 GB, exFAT dla kart większych niż 32 GB







    Kamera termowizyjna

    SENSOR Lepton 3.5 FLIR
    ROZDZIELCZOŚĆ VIDEO 160 x 120, 9 fps
    OPTYKA FOV: 56° x 42°, głębia ostrości: 15cm do nieskończoności
    CZUŁOŚĆ (NEDT) <50 mK
    DŁUGOŚĆ FALI (LWIR) 8-14 μm







    System oświetleniowy

    TYP Wysokowydajne diody LED do równomiernego oświetlenia z przodu, góry i dołu, zoptymalizowane pod kątem niewielkiego wpływu kurzu na jakość obrazu. Oświetlenie w podczerwieni stosowane w systemie stabilizacji.
    KONTROLA Z aparatury, światło adaptacyjne sterowane kątem nachylenia kamery.
    TRYBY Oświetlenie pośrednie/przeciwpyłowe
    Oświetlenie zbliżeniowe
    Oświetlenie selektywne/skośne
    JASNOŚĆ 10 tys. lumenów







    Bezpieczeństwo i odporność na zderzenia

    ŚWIATŁA NAWIGACYJNE Światło zielone (z prawej) i czerwone (z lewej)
    KLATKA OCHRONNA Klatka z włókna węglowego.
    Modułowe podzespoły w celu
    ułatwienia konserwacji.
    Zawieszenie z
    termoplastycznego elastomeru.
    Otwór z
    przodu, ułatwiający dostęp do akumulatora.
    ODPORNOŚĆ NA ZDERZENIA Równomierna w całym dronie, do 3 m/s na płaskich elementach, do 1,5 m/s na ostrych elementach

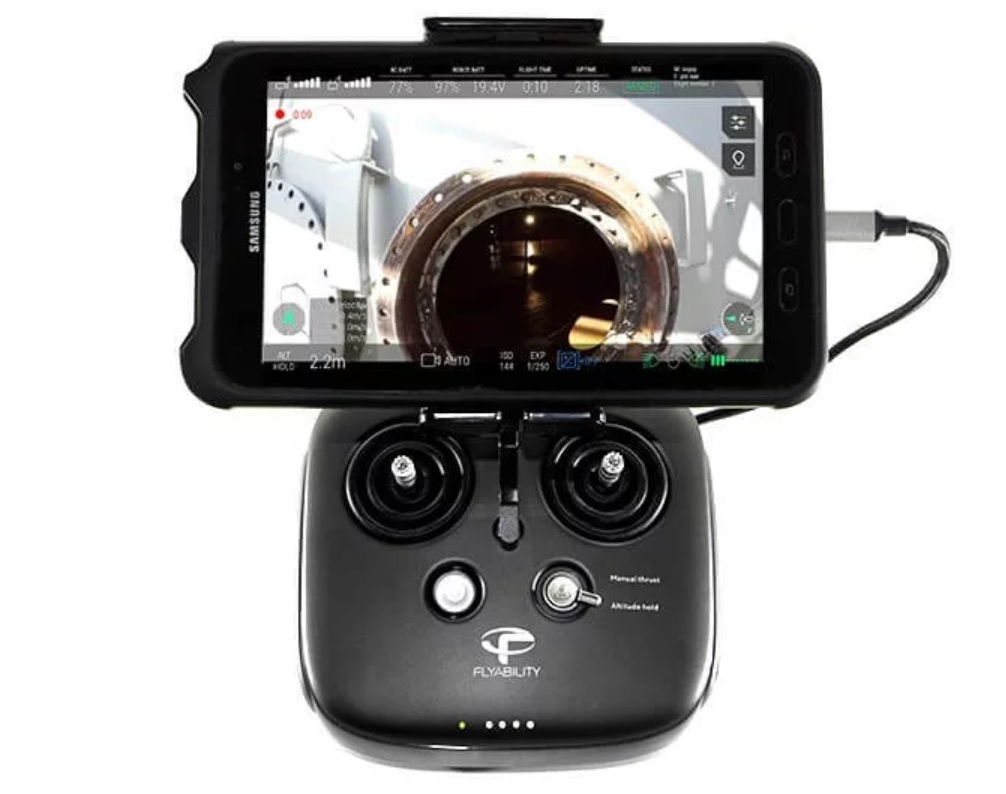

    Aparatura sterująca

    CZĘSTOTLIWOŚĆ 2404 - 2483 MHz (Aparatura - Platforma)
    5738 - 5808 MHz (Aparatura - Aparatura)
    MAKSYMALNY ZASIĘG TRANSMISJI Do 500 m w bezpośredniej linii wzroku
    EIRP (MOC NADAJNIKA) 2.4 Ghz ≤20 dBm, 5.8 GHz ≤13 dBm
    WAGA NADAJNIKA 810 g (924 g z uchwytem na tablet)
    TEMPERATURA PRACY 0 °C do 40 °C
    PORTY WYJŚCIOWE HDMI, SDI, USB
    BATERIA 6000 mAh 2S
    TYP STEROWANIA Kontrola platformy i osprzętu
    OPCJE Opcjonalna aparatura sterująca (dla operatora kamery) z podglądem na żywo (podgląd na drugim ekranie) podwójna kontrola ustawień kamery.
    ŁADOWARKA BATERII 17.4 V / 57 W







    Tablet

    MODEL Samsung Galaxy Tab Active 2
    ŁADOWARKA BATERII Ładowarka USB 5V
    TEMPERATURA PRACY -15 °C do 40 °C
    TEMPERATURA ŁADOWANIA -15 °C do 40 °C
    CZAS ŁADOWANIA 5 godzin
    CZAS PRACY 5 godzin (streaming video) do 76 godzin (stan spoczynku)
    WAGA 415 g







    Skrzynia transportowa

    WYMIARY 61 x 44 x 53 cm
    WAGA 11.5 kg
    ZGODNOŚĆ Zgodność z przepisami IATA dla odprawionego bagażu.







    Aplikacja Cockpit

    FUNKCJE Telemetria dla wideo i platformy w czasie rzeczywistym, wizualizacja stanu (pozostała energia akumulatora, ustawienia osprzętu, ostrzeżenia itp.), zmiana ustawień osprzętu i innych.
    SYSTEM OPERACYJNY Android, zoptymalizowany pod tablet dostarczany z urządzeniem.







    Program Inspector

    FUNKCJE Przeglądarka filmu i filmu termowizyjnego (klatka po klatce), analiza logów z lotu, w tym w tym kluczowych klatek (point of interest) zarejestrowanych podczas lotu, zrzuty ekranu i eksport danych lotu.
    SYSTEM OPERACYJNY  Windows 7, 8, 10 (32 i 64-bitowy)
