Stacja dokująca DJI Dock 4 z dronem Matrice 5TD
- 105 530,00 zł
-
Najniższa cena 30 dni przed obniżką: 70 000,00 zł brutto
Historia ceny
- szt.
-
Gwarancja
Przez 2 lata
-
Zwrot
Do 14 dni

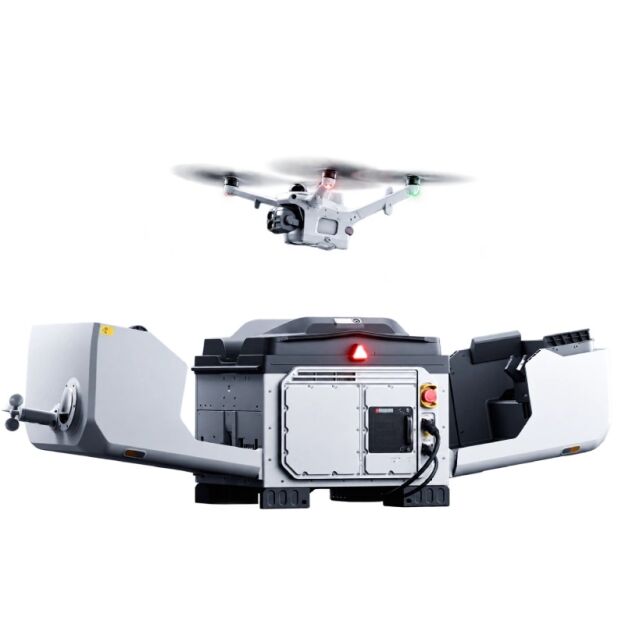

Stacja dokująca DJI Dock 4 z dronem Matrice 5TD
DJI Dock 4 to mobilna, stacja dokująca z segmentu DJI Enterprise, przeznaczona do wykonywania zdalnych operacji z użyciem drona DJI Matrice 5TD. Założeniem stacji DJI Dock jest praca w skrajnie trudnych warunkach, przy jednoczesnym zminimalizowaniu ingerencji człowieka, dlatego Dock 4 wprowadza m.in. system automatycznej wymiany akumulatorów z możliwością ich przechowywania i ładowania. W połączeniu z wszechstronnością drona i możliwościami transmisji zapewnianymi przez stację naziemną O4 Ground Station, DJI Dock 4 sprawdzi się podczas wykonywania autonomicznych operacji w praktycznie każdej sytuacji.
DJI Dock 4 to stacja dokująca, której najważniejszym założeniem jest gotowość do pracy w jak najkrótszym czasie. Stacja, kompatybilna z dronami DJI Matrice 5TD, posiada wbudowany moduł zautomatyzowanej wymiany akumulatora, dzięki któremu dron może być w powietrzu ze świeżą baterią w czasie poniżej 1 minuty. To znaczne usprawnienie względem poprzednich modeli Dock, które potrzebowały przynajmniej 27 minut na naładowanie drona.
Czas liczony od zamknięcia pokrywy do wymiany akumulatora wynosi 25 sekund, a czas od lądowania do ponownego startu drona to ok. 45 sekund. Ponadto, w czasie zmiany baterii DJI Dock 4 aktywuje pobieranie materiałów z prędkością do 80 MB/s, co oznacza do 2 GB ściągniętych mediów.
Moduł zmiany akumulatorów posiada cztery niezależne komory. Trzy z nich przeznaczone są dla naładowanych baterii, a jedna pozostaje pusta, aby zmieścić rozładowaną jednostkę z drona. Stacja nie posiada akumulatora zapasowego - w przypadku utraty prądu z sieci, za utrzymanie zasilania może odpowiadać bateria w module wymiany.
DJI Dock 4 może ładować dwa akumulatory jednocześnie, a czas ładowania od stanu 15% do 95% wynosi ok. 27 minut. Wymiana baterii w dronie może nastąpić w przypadku, gdy różnica między dwoma źródłami zasilania wynosi powyżej 10% lub gdy najbardziej naładowana jednostka posiada powyżej 90% mocy. Wymiany są dokonywane podczas lądowania, przed uruchomieniem operacji lub na godzinę przed zaplanowaną misją autonomiczną.
DJI Dock 4 waży 66 kilogramów i może pracować zakresie temperatur od -40°C do 50°C. Stacja posiada współczynnik odporności na wodę i pył IP56, a dron - IP55. Całość została poddana szeregowi testów, w tym pod kątem wibracji (zarówno stacji jak i drona), wytrzymałości gimbala (100000 obrotów z różnych temperaturach), czy odporności na korozję i oblodzenie. Test niezawodności przeszedł również system zmiany akumulatorów (20000 cykli).
Dzięki kompatybilności ze stacją naziemną O4 Ground Station, DJI Dock 4 osiąga zasięg do 12 km (CE), a łączność może odbywać się na przestrzeni 5 systemów satelitarnych i 19 częstotliwości. System może łączyć kilka stacji O4 ze sobą, a dron będzie się automatycznie przełączał na najbliższą jednostkę. DJI Dock 4 może zapewniać również łączność komórkową za pomocą modułów 4G, a dron DJI Matrice 5TD posiada dwa wbudowane sloty nano-SIM. Dzięki temu system może mieć np. zapewnioną łączność od dwóch różnych operatorów komórkowych. Dodatkowo, zastosowano tutaj kodeki obrazu o lepszej kompresji (H.265), kodowane w dronie i przesyłane bezpośrednio do chmury, dzięki czemu opóźnienie transmisji pomiędzy kamerą, a docelowym ekranem wynosi do 160 ms.

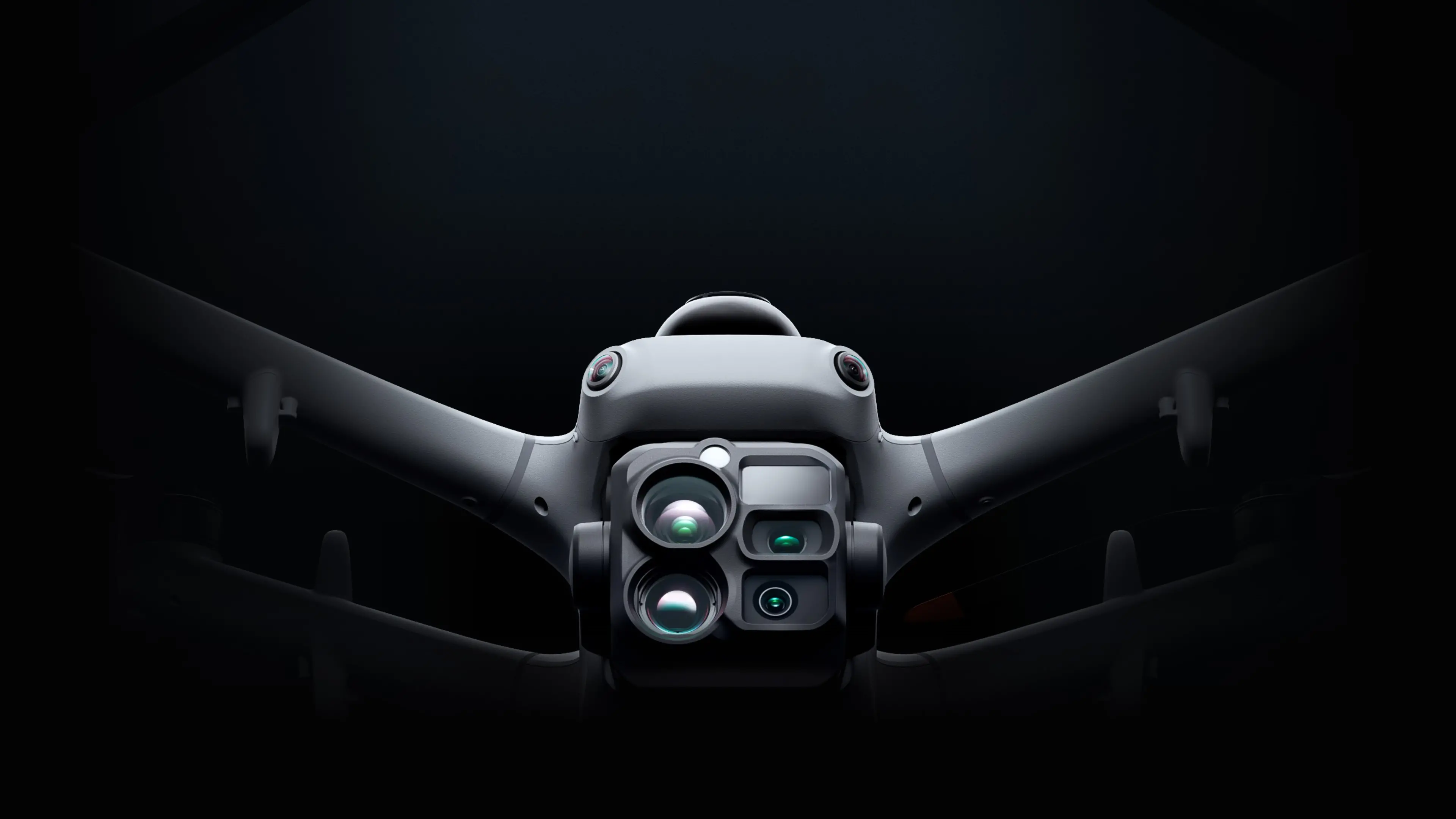

DJI Matrice 5TD
Stacja dokująca DJI Dock 4 współpracuje z jednym modelem drona - DJI Matrice 5TD, będącym połączeniem możliwości dwóch poprzedników - DJI Matrice 4D i DJI Matrice 4TD. Nowy model posiada zarówno zaawansowane sensory światła widzialnego, jak i kamerę termowizyjną. Jednym z modułów jest teleobiektyw x11 z hybrydowym zoomem x176 i sensorem RYYB, świetnie sprawdzającym się w słabych warunkach oświetleniowych. Kolejny jest teleobiektyw 50MP z sensorem CMOS 1/1,28”, f/2.88, 35mm z 3-krotnym zoomem optycznym. Dostępna jest również kamera szerokokątna z sensorem CMOS 1/0.98”, f/1.8, 35mm o odpowiedniku ogniskowej 23.5mm. Kamera termowizyjna zastosowana w dronie Matrice 5TD posiada rozdzielczość 1280 x 1024, czyli 4-krotnie więcej niż w poprzedniku. Termowizja posiada również tryb Super-resolution, z możliwością podbicia rozdzielczości do 2560 x 2048. Całości dopełniają sensor NIR do operacji nocnych i dalmierz laserowy o zasięgu do 3 km.
Za bezpieczeństwo lotu drona DJI Matrice 5TD odpowiada system wykrywania przeszkód, będący połączeniem modułu LiDAR i radaru fal milimetrowych. Dostępnych jest też 6 kamer typu Fisheye z pełną obsługą koloru.
DJI Matrice 5TD może być również wyposażony w akcesoria dodatkowe - do trzech jednocześnie, w ramach limitu obciążenia wynoszącego 450 gramów. Pierwszym akcesorium jest oświetlenie dodatkowe o jasności 11 luksów na dystansie 100 metrów, mogące dodatkowo śledzić ruch gimbala. Kolejny dodatek to głośnik o mocy 120 decybeli (z odległości 1 metra) z prostą obsługą systemu push-to-talk. Matrice 5TD może być również wyposażony w spadochron AP1, o niewielkiej wadze wynoszącej 107 gramów, redukujący prędkość opadania do 6 m/s. Dodatkowo, kolor oświetlenia drona jest konfigurowalny, co daje możliwość np. emitowania czerwono-niebieskiego oświetlenia policyjnego. Poza tym, 5TD nie tylko transmituje swoją pozycję i dane identyfikacyjne - wykrywanie Remote ID pozwala także na obieranie tych danych od innych uczestników ruchu powietrznego.
Oprogramowanie
DJI Dock 4 może współpracować z szeregiem oprogramowania, pozwalającego na szeroki zakres zadań:
DJI DFR - Dock as First Responder - oprogramowanie pozwalające na szybką reakcję w nagłych wypadkach, dzięki któremu dron może dolecieć na miejsce oddalone o 1 km w czasie poniżej 100 sekund.
DJI FlightHub Sync / OpenAPI 2.0 - oprogramowanie do szybkiej integracji z platformami innych producentów
DJI Enterprise App - lekka aplikacja do streamowania na żywo i zarządzania dronami z wbudowanym systemem adnotacji, kalendarzem i wieloma innymi funkcjami
DJI FlightHub Copilot - oprogramowanie do tworzenia tras lotu, konfiguracji procesów na przestrzeni całych zadań, kontroli lotów, generowania raportów itp.
Stacja dokująca - informacje ogólne
| Waga całkowita | 66 kg (bez akumulatora w komorze, dron nie wchodzi w skład zestawu) |
|---|---|
| Wymiary | Wymiary stacji z otwartą osłoną: 1750 × 640 × 550 mm (dł. × szer. × wys.) Wymiary stacji z zamkniętą osłoną: 639 × 640 × 836 mm (dł. × szer. × wys.) |
| Napięcie wejściowe | 100-240 V (AC), 50/60 Hz |
| Moc wejściowa | Maksymalnie 2000 W |
| Temperatura pracy | -40° do 50° C |
| Stopień ochrony | IP56 |
| Maksymalna wysokość operacyjna | 5000 m |
| Liczba obsługiwanych dronów | 1 |
| Maksymalna dopuszczalna prędkość wiatru podczas lądowania | 12 m/s |
| Stacja bazowa RTK | Obsługiwane za pośrednictwem DJI O4 Ground Station |
| Częstotliwość odbioru sygnału satelitarnego stacji bazowej RTK | Obsługiwane za pośrednictwem DJI O4 Ground Station |
Stacja dokująca – wydajność ładowania
| Sposób ładowania | Wymiana akumulatora + ładowanie bezprzewodowe |
|---|---|
| Czas wymiany akumulatora | < 25 s |
| Czas realizacji operacyjnej | < 45 s |
| Maksymalna liczba akumulatorów przechowywanych we wszystkich komorach | 3 |
| Maksymalna liczba kanałów ładowania równoległego | 2 |
| Napięcie wyjściowe | Napięcie wyjściowe na kanał: 15–25,8 V DC |
| Czas ładowania | Czas ładowania jednego akumulatora: 27 minut |
Stacja dokująca – transmisja wideo
| Częstotliwość robocza | Szybkie połączenie Wi-Fi: 2,4000–2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,7250–5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE) Ulepszony system transmisji wideo DJI O4 Enterprise: Obsługiwany przez DJI O4 Ground Station |
|---|---|
| Antena | Szybkie połączenie Wi-Fi: jedna antena Ulepszony system transmisji wideo DJI O4 Enterprise: zintegrowany z O4 Ground Station |
Stacja dokująca – system klimatyzacji
| Napięcie robocze | 48 V DC |
|---|
Stacja dokująca – akumulator zapasowy
| Metoda zasilania awaryjnego | Zasilanie awaryjne zapewnia akumulator drona umieszczony w komorze akumulatorowej stacji dokującej. |
|---|---|
| Pojemność akumulatora | 12138 mAh |
| Napięcie wyjściowe | 21.42 V |
| Typ akumulatora | LiNiMnCoO2 |
| Żywotność akumulatora | Czas pracy na jednym akumulatorze: ok. 4,5 godziny Obsługuje sekwencyjne zasilanie z trzech akumulatorów |
Stacja dokująca – dostęp do sieci
| Dostęp do sieci Ethernet | Obsługiwane (wymaga połączenia z DJI O4 Ground Station) |
|---|---|
| Dostęp do sieci 4G | Wymaga użycia klucza DJI Cellular Dongle 2 (zainstalowanego w DJI O4 Ground Station). |
Stacja dokująca – czujnik
| Czujnik prędkości wiatru | Obsługiwany |
|---|---|
| Czujnik opadów | Obsługiwany |
| Czujnik temperatury otoczenia | Obsługiwany |
| Czujnik temperatury wewnątrz stacji | Obsługiwany |
| Czujnik wilgotności wewnątrz stacji | Obsługiwany |
Stacja dokująca – kamera monitorująca (zewnętrzna)
| Rozdzielczość | 1920×1080 |
|---|---|
| Pole widzenia (FOV) | 151° |
| Oświetlenie dodatkowe | Dodatkowe białe światło |
Stacja dokująca – kamera monitorująca (wewnętrzna)
| Rozdzielczość | 1920×1080 |
|---|---|
| Pole widzenia (FOV) | 151° |
| Oświetlenie dodatkowe | Dodatkowe białe światło |
Stacja dokująca – ochrona odgromowa
| Gniazdo zasilania sieciowego | 20 kA (wartość znamionowa), spełnia wymagania norm EN 61643-11 typu 2 oraz IEC 61643-1 klasy II dotyczące poziomu ochrony |
|---|---|
| Port Ethernet | 10 kA (łącznie), spełnia wymagania normy EN/IEC 61643-21 dotyczące poziomu ochrony kategorii C |
Stacja dokująca – obsługiwane oprogramowanie
| Aplikacje | Aplikacja DJI Enterprise (do konfiguracji na miejscu, testowania, zdalnego sterowania, podglądu na żywo oraz wysyłania dronów jednym kliknięciem) |
|---|---|
| Działanie w chmurze | FlightHub 2 FlightHub 2 – wersja lokalna FlightHub 2 – FlightHub Sync DJI Cloud API |
Stacja naziemna O4 – Informacje ogólne
| Wymiary | 170×170×352 mm |
|---|---|
| Waga | 2.68 kg |
| Temperatura pracy | Bezpośrednie podłączenie do zasilacza DJI Dock: od -40° do 55° C |
| Automatyczne wybudzanie przez PoE | Po podłączeniu do portu PoE stacji dokującej DJI Dock 4 urządzenie automatycznie przechodzi w stan czuwania po podłączeniu lub po przywróceniu zasilania. |
| Uruchamianie ogrzewania w niskich temperaturach | Obsługiwane |
| Stopień ochrony | IP67 |
Stacja naziemna O4 – Odbiornik GNSS
| Częstotliwość GNSS | GPS: L1C/A, L2C, L5 BDS: B1I, B2I, B3I, B1C, B2a, B2b GALILEO: E1, E5a, E5b, E6 GLONASS: L1, L2 QZSS: L1C/A, L2C, L5 Pasmo L |
|---|---|
| Dokładność systemu | W poziomie: 1,0 cm (RMS) + 1 ppm W pionie: 3,0 cm (RMS) + 1 ppm |
Stacja naziemna O4 – transmisja wideo
| Transmisja wideo | Ulepszony system transmisji wideo DJI O4 Enterprise |
|---|---|
| Częstotliwość robocza i moc nadajnika (EIRP) | od 902 MHz do 928 MHz: < 30 dBm (IC), < 16 dBm (MIC) od 2,400 GHz do 2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) od 5,150 GHz do 5,250 GHz: < 21 dBm (IC) od 5,170 GHz do 5,250 GHz: < 23 dBm (CE) od 5,725 GHz do 5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) |
| Antena | Zewnętrzna antena kierunkowa OcuSync 4 Pro × 4 Wewnętrzna antena kierunkowa OcuSync 4 Pro × 8 2,4 GHz/5,2 GHz/5,8 GHz: 2T4R sub2G: 2T2R Antena 4G × 2 |
| Dostęp do sieci | Dostęp do sieci Ethernet: port Adaptive Ethernet; zalecana jest sieć gigabitowa o przepustowości zarówno w kierunku do sieci (uplink), jak i z sieci (downlink) > 20 Mb/s, najlepiej > 40 Mb/s (gdy nie są podłączone żadne inne urządzenia peryferyjne), oraz opóźnieniem sieciowym ≤ 100 ms w celu zapewnienia lepszego komfortu użytkowania Dostęp do sieci 4G: wymaga klucza sieciowego DJI Cellular Dongle 2 |
Stacja naziemna O4 – właściwości elektryczne
| Interfejs zasilania | Port Ethernet (PoE) WAN: wejście PoE LAN: wejście PoE |
|---|---|
| Wymagania dotyczące kabli Ethernet | Kabel skrętkowy kategorii 6 lub wyższej, przystosowany do użytku na zewnątrz, wodoodporny; maksymalna długość 80 m; średnica zewnętrzna od 5,5 do 6,5 mm |
| Pobór mocy | W przypadku DJI Dock 4: Maksymalny pobór mocy (z ogrzewaniem): 65 W Typowy pobór mocy (bez ogrzewania): 17,1 W Tryb niskiego poboru mocy: 7 W |
| Akumulator rezerwowy | Litowo-jonowy Pojemność: 3250 mAh Energia: 23,4 Wh |
| Czas pracy akumulatora rezerwowego (w temperaturze pokojowej) | Tryb oszczędzania akumulatora jest domyślnie włączony w przypadku zasilania przez PoE. W razie nagłej utraty zasilania szacowany czas pracy wynosi 45 minut. |
| Ładowanie akumulatora rezerwowego | Obsługuje ładowanie PD napięciem 9 V lub 12 V. Przed rozpoczęciem pracy zaleca się użycie przenośnej ładowarki DJI o mocy 65 W. Po pełnym naładowaniu szacowany czas pracy wynosi ok. 2 godziny. Czas ładowania (65 W PD): ok. 2,5 godziny |
| Ochrona przed przepięciami w porcie Ethernet | Porty WAN/LAN: Interfejs Ethernet zapewnia ochronę przeciwprzepięciową do 10 kA (całkowity prąd rozładowania), zgodną z normą EN/IEC 61643-21, kategoria C. |
Stacja naziemna O4 – obsługiwane oprogramowanie
| Obsługiwane oprogramowanie | Aplikacja DJI Enterprise (do konfiguracji na miejscu, testowania, zdalnego sterowania, podglądu na żywo oraz wysyłania dronów jednym kliknięciem) |
|---|---|
| Praca w chmurze | FlightHub 2 FlightHub 2 – wersja lokalna FlightHub 2 – FlightHub Sync Platforma chmurowa innej firmy opracowana w oparciu o interfejs API DJI Cloud |
| Obsługa urządzeń zewnętrznych | Obsługuje kamery wykorzystujące protokoły ONVIF i GB/T 28181 Obsługuje do 4 jednoczesnych strumieni wideo w rozdzielczości 1080p w formacie H.264 |
| Otwarty ekosystem | ESDK 2.0 |
Dron – informacje ogólne
| Nazwa produktu | DJI Matrice 5TD |
|---|---|
| Waga | 2600 g |
| Maksymalna masa startowa | 3050 g |
| Wymiary | 393 × 477 × 230 mm (dł. × szer. × wys., bez śmigieł) |
| Rozstaw osi | Rozstaw kół po przekątnej: 549 mm |
| Maksymalna prędkość wznoszenia | 6 m/s |
| Maksymalna prędkość opadania | 6 m/s |
| Maksymalna prędkość w płaszczyźnie poziomej (na poziomie morza, przy bezwietrznej pogodzie) | 21 m/s |
| Odporność na maksymalną prędkość wiatru | 12 m/s |
| Maksymalna wysokość startu | 6500 m |
| Maksymalna wysokość startu przy pełnym obciążeniu | 4500 m |
| Maksymalny czas lotu | 59 minut |
| Maksymalny czas zawisu | 55 minut |
| Maksymalny zasięg działania | 10 km |
| Maksymalna odległość lotu | 53 km |
| Maksymalny kąt nachylenia | 25° |
| Maksymalna prędkość kątowa | 75°/s |
| Globalny system nawigacji satelitarnej | GPS + Galileo + BeiDou + QZSS + GLONASS |
| Zakres dokładności zawisu (przy bezwietrznej pogodzie lub przy lekkim wietrze) | W pionie: ±0,1 m (z pozycjonowaniem wizyjnym) ±0,04 m (z pozycjonowaniem RTK) W poziomie: ±0,3 m (z pozycjonowaniem wizyjnym) ±0,02 m (z pozycjonowaniem RTK) |
| Temperatura pracy | od -40° do 50° C |
| Stopień ochrony | IP55 |
| Model silnika | 3409.6 |
| Model śmigła | Składane, ciche śmigła przeciwoblodzeniowe typu 1564F |
| Moduł RTK | Zainstalowane w dronie |
| Sygnał nawigacyjny | Zainstalowane w dronie |
| Kontrolka ostrzegawcza | Konfigurowalna, wielokolorowa lampka ostrzegawcza, wbudowana w dolną część drona |
| Punkty mocowania akcesoriów | Dwa po bokach i jeden na górze |
Dron – czujniki
| Do przodu | Zakres pomiarowy: od 0,5 m do 25 m Zakres wykrywania: od 0,5 m do 200 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 95°, w pionie 90° |
|---|---|
| Do tyłu | Zakres pomiarowy: od 0,5 m do 25 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 95°, w pionie 90° |
| W bok | Zakres pomiarowy: od 0,5 m do 25 m Efektywna prędkość wykrywania: prędkość lotu ≤ 15 m/s Pole widzenia: w poziomie 90°, w pionie 90° |
| W górę | Zakres pomiarowy: od 0,5 m do 20 m Efektywna prędkość wykrywania: prędkość lotu ≤ 10 m/s Pole widzenia: z przodu i z tyłu 95°, w lewo i w prawo 90° |
| W dół | Zakres pomiarowy: od 0,5 m do 20 m Efektywna prędkość wykrywania: prędkość lotu ≤ 8 m/s Pole widzenia: z przodu i z tyłu 90°, w lewo i w prawo 95° |
| Środowisko pracy | Do przodu, do tyłu, w lewo, w prawo i w górę: powierzchnie o rozpoznawalnych wzorach i odpowiednim oświetleniu (luks > 0,1) W dół: powierzchnia o odbiciu rozproszonym z rozpoznawalnymi wzorami, współczynnik odbicia rozproszonego > 20% (np. ściany, drzewa, ludzie) oraz odpowiednim oświetleniu (luks > 0,1) |
| LiDAR | Standardowy zakres pomiarowy: 110 m przy 100 000 luksów dla obiektu o współczynniku odbicia 10% Zakres pomiarowy dla linii energetycznej: 32 m przy 30° przy 35 000 luksów dla skręconego przewodu aluminiowego z rdzeniem stalowym o średnicy 21,6 mm, przy względnym kącie nachylenia korpusu wynoszącym 30° w lewo i w prawo 19 m przy 30° przy 35 000 luksów dla czarnego kabla gumowego o średnicy 11 mm (z zabrudzoną powierzchnią) przy względnym kącie nachylenia korpusu wynoszącym 30° w lewo i w prawo Pole widzenia (FOV): 360° (w poziomie), 59° (w pionie) Częstotliwość pomiaru: 250 000–460 000 punktów/sekundę Długość fali lasera: 940 nm Klasyfikacja bezpieczeństwa: Klasa 1 (IEC 60825-1:2014) |
| Czujnik podczerwieni 3D skierowany w dół | Zakres pomiarowy: 0,3–8 m (odbicie > 10%) Pole widzenia: z przodu i z tyłu 60°, w lewo i w prawo 60° |
| Radar milimetrowy | Pole widzenia: w pionie 90°, w poziomie 90° Przedni radar milimetrowy: zasięg pomiaru 40 m dla czarnego gumowego kabla o średnicy 12 mm znajdującego się bezpośrednio przed pojazdem Górny i dolny radar milimetrowy: zasięg pomiaru 20 m dla czarnego gumowego kabla o średnicy 12 mm znajdującego się bezpośrednio przed pojazdem |
Dron – transmisja wideo
| System transmisji wideo | Ulepszony system transmisji wideo DJI O4 Enterprise |
|---|---|
| Jakość podglądu na żywo | 1080p/30 klatek na sekundę (z DJI Dock 4) |
| Moc nadajnika transmisji wideo (EIRP) | Ulepszony system transmisji wideo DJI O4 Enterprise: 902–928 MHz: < 30 dBm (IC), < 16 dBm (MIC) 1,430–1,444 GHz: < 35 dBm (SRRC) 2,400–2,4835 GHz: < 33 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,150–5,250 GHz: < 21 dBm (IC) 5,170–5,250 GHz: < 23 dBm (CE) 5,725–5,850 GHz: < 33 dBm (IC), < 14 dBm (CE), < 30 dBm (SRRC) Szybkie połączenie Wi-Fi (802.11a/b/g/n/ac/ax): 2,4000–2,4835 GHz: < 23 dBm (IC), < 20 dBm (CE/SRRC/MIC) 5,7250–5,8500 GHz: < 23 dBm (IC/SRRC), < 14 dBm (CE) |
| Maksymalna odległość transmisji (w warunkach bez przeszkód i zakłóceń) | IC: 40 km SRRC: 25 km CE/MIC: 12 km |
| Maksymalna odległość transmisji (w warunkach bez przeszkód, z zakłóceniami) | Silne zakłócenia (obszary śródmiejskie): 2,5–5 km Średnie zakłócenia (powiaty podmiejskie): 5–15 km Słabe zakłócenia (odległe przedmieścia/obszary przybrzeżne): 15–32 km |
| Maksymalna odległość transmisji (w terenie zabudowanym, przy występowaniu zakłóceń) | Niewielkie zakłócenia spowodowane przeszkodami budowlanymi: ok. 0–1 km Niewielkie zakłócenia spowodowane przeszkodami roślinnymi: ok. 1–5 km |
| Maksymalna prędkość pobierania | 20 MB/s (z systemem ulepszonej transmisji wideo DJI O4 Enterprise) 80 MB/s (przez szybkie połączenie Wi-Fi) |
| Najniższe opóźnienie | Opóźnienie między dronem a platformą FlightHub 2 wynosi 160 milisekund. |
| Antena | 8 anten 2,4 GHz/5,2 GHz/5,8 GHz: 2T4R sub2G: 2T2R |
| Inne | Wbudowane dwa moduły 4G Zużycie danych: ≤ 2,25 GB/30 minut (transmisja rezerwowa z obsługą dwóch aktywnych kart SIM) |
Dron – przechowywanie
| Obsługiwane karty pamięci | Obsługiwane są karty U3/Class10/V30 lub wyższe. Poniżej znajduje się lista zalecanych kart microSD. |
|---|---|
| Zalecane karty microSD | Lexar SILVER PLUS 64 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 128 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 256 GB U3 A2 V30 microSDXC Lexar SILVER PLUS 512 GB U3 A2 V30 microSDXC |
Dron – akumulator
| Pojemność | 12138 mAh |
|---|---|
| Napięcie | 21.42 V |
| Maksymalne napięcie ładowania | 25.8 V |
| Typ komórki | Li-ion 6S |
| System chemiczny | LiNiMnCoO2 |
| Energia | 260 Wh |
| Waga | 925 g |
| Inwentaryzacja cykliczna | 400 |
| Temperatura ładowania | od 10° do 55° C |
| Współczynnik rozładowania | 3C |
| Maksymalna moc ładowania | 1.8C |
| Ładowanie w niskiej temperaturze | Obsługuje ładowanie z samonagrzewaniem w niskich temperaturach |
Dron – gimbal
| Stabilizacja | 3-osiowy mechaniczny gimbal (pochylenie, przechył, obrót) |
|---|---|
| Asortyment produktów mechanicznych | Pochylenie: od -140° do +113° Obrót wzdłuż osi poziomej: od -52° do +52° Obrót wzdłuż osi pionowej: od -75° do +75° |
| Zakres regulacji | Pochylenie: od -90° do +90° Obrót: bez możliwości regulacji |
| Zakres drgań kątowych | ±0.005° |
| Maksymalna prędkość sterowania (pochylenie) | 100°/s |
Dron – kamera
| Czujnik obrazu | Kamera szerokokątna: matryca CMOS 1/0,98 cala, liczba pikseli efektywnych: 50 MP Średni teleobiektyw: matryca CMOS 1/1,28 cala, liczba pikseli efektywnych: 50 MP Teleobiektyw: matryca CMOS 1/1,5 cala, liczba pikseli efektywnych: 50 MP |
|---|---|
| Obiektyw | Kamera szerokokątna Pole widzenia: 85,7° Odpowiednik formatu: 23,5 mm Przysłona: f/1,8 Odległość ogniskowania: od 0,6 m do ∞ Średni teleobiektyw Pole widzenia: 35° Odpowiednik formatu: 70 mm Przysłona: f/2,88 Odległość ogniskowania: od 3 m do ∞ Teleobiektyw Pole widzenia: 9,7° Odpowiednik formatu: 252 mm Przysłona: f/2,8 Odległość ogniskowania: od 5 m do ∞ |
| Odmgławianie soczewek | Kamery szerokokątne i teleobiektywowe obsługują funkcję odmgławiania obiektywu. |
| Zakres ISO | Tryb normalny: od ISO 100 do ISO 25600 Tryb sceny nocnej: Kamera szerokokątna: od ISO 100 do ISO 1638400 Średni teleobiektyw: od ISO 100 do ISO 1638400 Teleobiektyw: od ISO 100 do ISO 1638400 |
| Czas naświetlania | Kamera szerokokątna: 2–1/8000 s Średni teleobiektyw: 2–1/8000 s Teleobiektyw: 2–1/8000 s |
| Maksymalny rozmiar obrazu | Kamera szerokokątna: 8192×6144 Średni teleobiektyw: 8192×6144 Teleobiektyw: 8192×6144 |
| Minimalny odstęp między zdjęciami | 0.5 s |
| Tryby fotografowania | Kamera szerokokątna: Pojedyncze zdjęcie: 12 MP / 50 MP Zdjęcie z interwałem: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP Panorama: ok. 110 MP (zdjęcie po połączeniu) Średni teleobiektyw: Pojedyncze zdjęcie: 12 MP / 50 MP Czasowe: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP Teleobiektyw: Pojedyncze zdjęcie: 12 MP / 50 MP Z wyzwalaczem czasowym: 12 MP / 50 MP JPEG: 0,5/0,7/1/2/3/5/7/10/15/20/30/60 s Inteligentne fotografowanie: 12 MP |
| Kodek wideo i rozdzielczość | Kodek wideo: H.265 Strategia kodowania: CBR, VBR Rozdzielczość: 4K: 3840×2160 przy 30 klatkach na sekundę FHD: 1920×1080 przy 30 klatkach na sekundę |
| Szybkość transmisji wideo | H.265: 40 Mbps |
| Obsługiwane systemy plików | exFAT |
| Format zdjęcia | JPEG |
| Format wideo | MP4, TS |
| Zoom cyfrowy | Teleobiektyw: 16× (176× hybrid zoom) |
Dron – dodatkowe sensory
| Podświetlenie IR | FOV: 5.2° to 6.6° |
|---|---|
| Pomiar odległości za pomocą lasera | Zasięg przy padaniu prostym: 3000 m (1 Hz, przy celu o odbiciowości 25%*, widoczność 8000 m) Zasięg przy padaniu ukośnym: 1200 m (1 Hz, odległość ukośna 1:10) Strefa martwa: 1 m Dokładność pomiaru odległości: (przy odbiciowości 20%–90%, 1–10 Hz) Błąd systematyczny: W zakresie do 12 m: < 0,1 m Od 12 m do 100 m: < 0,3 m Od 100 m do 3000 m: < 1 m Błąd losowy: < 0,1 m (1σ) Klasyfikacja bezpieczeństwa: Klasa 1 (IEC 60825-1:2014) |
Dron – kamera termowizyjna na podczerwień (DJI Matrice 5TD)
| Kamera termowizyjna | Niechłodzony mikrobolometr VOx |
|---|---|
| Rozdzielczość | 1280×1024 |
| Odległość między pikselami | 8 μm |
| Liczba klatek na sekundę | 30 Hz |
| Obiektyw | DFOV: 45° Odpowiednik formatu: 53 mm Przysłona: f/0,85 Ostrość: od 10 m do ∞ |
| Czułość | ≤ 50 mK@f/1.0, w temperaturze otoczenia 25°C |
| Metoda pomiaru temperatury | Pomiar punktowy, pomiar powierzchni |
| Zakres pomiaru temperatury | Tryb wysokiego wzmocnienia: od -40° do 150° C Tryb niskiego wzmocnienia: od 0° do 550° C |
| Połączenie obrazu widzialnego i termowizyjnego | Obsługiwane |
| Paleta | Biały gorący / Czarny gorący / Odcień / Żelazna (czerwień) / Gorące żelazo / Arktyczny / Medyczny / Fuzja / Tęcza 1 / Tęcza 2 |
| Format zdjęcia | JPEG (8-bitowy) R-JPEG (16-bitowy) DLT-664 |
| Rozdzielczość wideo | UHR Tryb obrazu w podczerwieni: 2560×2048 przy 30 klatkach na sekundę Tryb normalny: 1280×1024 przy 30 klatkach na sekundę |
| Szybkość transmisji wideo | 12 Mb/s (H.265, 1280×1024 przy 30 klatkach na sekundę) 24 Mb/s (H.265, 2560×2048 przy 30 klatkach na sekundę) |
| Format wideo | MP4 |
| Tryby fotografowania | Pojedyncze zdjęcie Tryb normalny: 1280×1024 Tryb obrazu w podczerwieni UHR: 2560×2048 Tryb czasowy Tryb normalny: 1280×1024, 0,7/1/2/3/5/7/10/15/20/30/60 s Tryb obrazu w podczerwieni UHR: 2560×2048, 0,7/1/2/3/5/7/10/15/20/30/60 s |
| Zoom cyfrowy | 32× |
| Długość fali podczerwieni | 8-14 μm |
| Dokładność pomiaru temperatury w podczerwieni | Wysokie wzmocnienie: ±2°C lub ±2%, w zależności od tego, która z tych wartości jest większa Niskie wzmocnienie: ±5°C lub ±3%, w zależności od tego, która z tych wartości jest większa |
| Ostrzeżenie o temperaturze | Obsługiwane |
| Ochrona przed poparzeniami słonecznymi | Obsługiwane |
Oświetlenie AL2D (opcjonalnie)
| Waga | 115 g (bez uchwytu) |
|---|---|
| Wymiary | 91 × 54 × 60 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna moc | Reflektor punktowy: 40 W Reflektor szerokokątny: 18 W Oba włączone: 48 W |
| Natężenie oświetlenia | Światło punktowe: 11,2±0,5 luksa w odległości 100 metrów Światło rozpraszające: 2,7±0,2 luksa w odległości 100 metrów |
| Efektywny kąt oświetlenia | Światło punktowe: 14,5° (10% natężenia oświetlenia w centrum) Światło rozpraszające: 23° (10% natężenia oświetlenia w centrum) |
| Efektywny obszar oświetlenia | Oświetlenie punktowe: 500 metrów kwadratowych przy odległości 100 metrów (10% natężenia oświetlenia w centrum) Oświetlenie rozpraszające: 1 300 metrów kwadratowych przy odległości 100 metrów (10% natężenia oświetlenia w centrum) |
| Tryb pracy | Tryb stałego świecenia: punktowy, rozpraszający, oba włączone oraz automatyczny (automatyczna zmiana trybu oświetlenia w zależności od poziomu powiększenia) Tryb stroboskopowy: wolny, szybki |
| Zakres ruchów mechanicznych gimbala | Kąt nachylenia: od -135° do +135° |
| Zakres regulacji gimbala | Kąt pochylenia: od -90° do +90° |
| Maksymalna prędkość sterowania gimbalem (pochylenie) | 120°/s |
| Dokładność ustawienia gimbala | ±0.1° |
| Temperatura pracy | od -40° do 50° C |
| Stopień ochrony | IP55 |
| Montaż | Montowany po prawej stronie drona za pomocą uchwytu do akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
Głośnik AS2D (opcjonalnie)
| Waga | 188 g (bez uchwytu) |
|---|---|
| Wymiary | 132 × 47 × 54 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna moc | 30 W |
| Maksymalna głośność | 120.5 dB @ 1m |
| Efektywny zasięg transmisji | 400 m |
| Tryb transmisji | Transmisja na żywo, nagrywanie i emisja, import plików (z możliwością odtwarzania podczas przesyłania), text-to-speech |
| Języki obsługiwane w text-to-Speech | chiński, angielski, japoński, koreański, francuski, hiszpański, niemiecki |
| Temperatura pracy | od -40° do 50° C |
| Stopień ochrony | IP55 |
| Montaż | Montuje się go po lewej stronie drona za pomocą uchwytu do akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
Spadochron AP1
| Waga | 107 g (bez uchwytu) |
|---|---|
| Wymiary | 92 × 70 × 56 mm (dł. × szer. × wys., bez uchwytu) |
| Maksymalna dopuszczalna masa startowa | 3050 g |
| Wysokość operacyjna | 0-5000 m |
| Stabilna prędkość opadania | < 6 m/s |
| Efektywna wysokość lotu | ≥ 35 m |
| Czas reakcji przy automatycznym wdrażaniu | 600 ms |
| Metoda otworzenia spadochronu | Ręczny/automatyczny |
| Temperatura pracy | od -40° do 50° C |
| Stopień ochrony | IP55 |
| Montaż | Montowany na górnej części drona za pomocą uchwytu akcesoriów Matrice 5TD. Podczas montażu należy koniecznie dokręcić śruby mocujące. |
| Sygnały dźwiękowe i wizualne | Sygnał dźwiękowy drona i migająca kontrolka |
| Czas działania zasilania awaryjnego | 30 s |
| Samokontrola | Na bieżąco monitoruje stan generatora gazu i łączy komunikacyjnych, wyświetlając alerty za pośrednictwem interfejsu systemu zarządzania stanem (HMS) DJI FlightHub 2. |
| Niezależny link do FTS | Obsługiwany |
Uchwyt na akcesoria do Matrice 5TD
| Waga | 40 g |
|---|---|
| Wymiary | 117 × 126 × 70 mm (dł. × szer. × wys.) |
| Liczba obsługiwanych punktów mocowania | 3 |
DJI Dock 4
- Stacja dokująca DJI Dock 4
- Wiatromierz
- Złącze kabla Ethernet
- Złącze kabla zasilania
- Okucie kabla zasilania x6
- Kabel Ethernet 5m
- Kabel USB-C / USB-C
- Klucze i śruby
DJI Matrice 5TD
- Dron DJI Matrice 5TD z zainstalowanym spadochronem AP1 i kartą microSD
- Śmigła CW x1 para
- Śmigła CCW x1 para
- Narzędzia, śruby x6, zaciski śmigieł x3, podkładki x3
- Śruby spadochronu x4
- Śruby kabli połączeniowych x4
DJI O4 Ground Station
- Stacja naziemna DJI o4 Ground Station
- Kabel USB-C / USB-C
- Złącze Ethernet x2
- Śruby x4
- Karta instalacyjna
- Narzędzia
